Jinan Makerl Machinery Co., Ltd. is een van de toonaangevende fabrikanten en leveranciers van volautomatische assemblagelijnen voor thermische onderbrekingsprofielen in China. Met ruime ervaring heten wij u van harte welkom om een premium volautomatische thermische breekprofielassemblagelijn in onze fabriek te kopen. Kwaliteitsproducten en een redelijke prijs zijn beschikbaar.

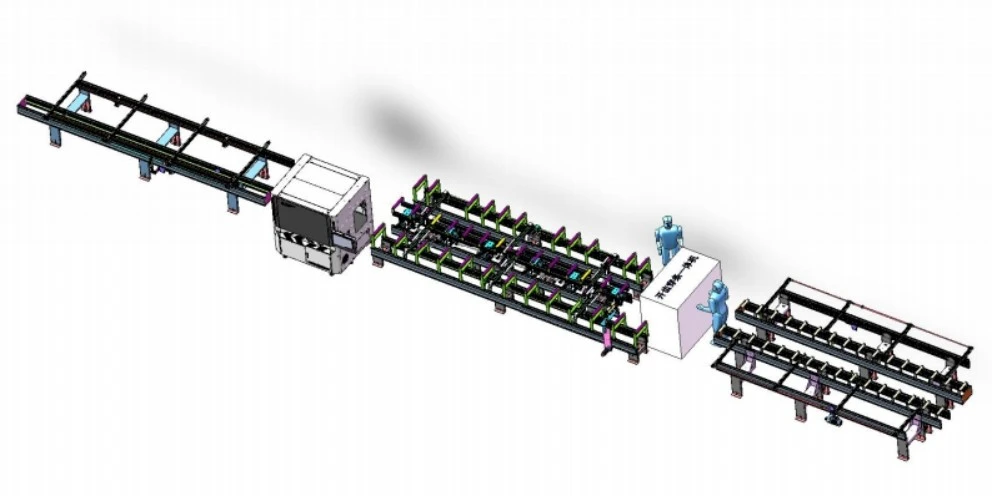

Volautomatische intelligente thermische onderbrekingsstripinvoeglijn (dubbel station):
Bouw een volautomatische invoeglijn voor thermische onderbrekingsstrips, ontworpen voor uw productiebehoeften.
Vereiste vloeroppervlakte:Min. 24.000 mm L × 5.000 mm B
Productiecapaciteit:2–4 stuks per minuut(equivalent aan 120–240 stuks per uur)
Jaarlijkse productie: Ca.2,600–5,800 t
De afbeeldingen van de productielijnen zijn uitsluitend ter referentie. Apparatuurconfiguraties kunnen worden aangepast om aan uw specifieke productievereisten te voldoen.
Video over het inbrengen van thermische onderbrekingsstrips

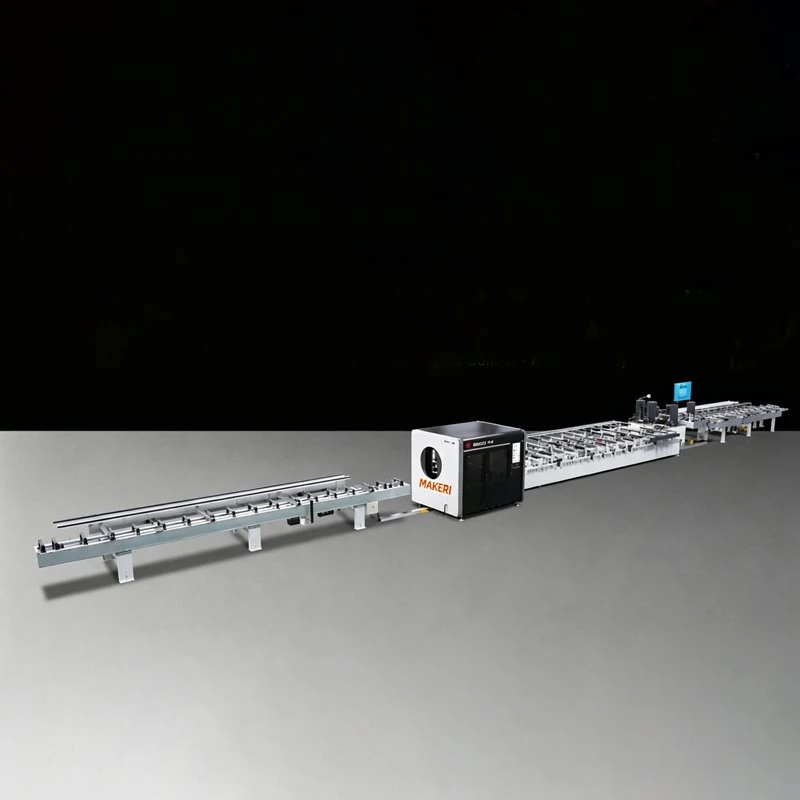

Montagemachine voor aluminium isolatieprofielen
Wij bieden volautomatische assemblagelijnen voor thermisch onderbroken profielen voor aluminium extrusiefabrieken en raam- en deurfabrikanten, waardoor ze een snellere productie en consistentere plaatsing van thermische onderbrekingsstrips kunnen realiseren.
Voordelen van thermische onderbrekingen op de assemblagelijn
Belangrijkste technische voordelen
1. Onafhankelijk ontwerp van de bovenste en onderste vertanding
De machine beschikt over een onafhankelijke boven- en ondervertanding. Na een-zijvertanding en stripinvoeging worden de profielen direct overgebracht naar het onderste vertandingsstation, zonder handmatig omdraaien. Aan de B-zijde worden de profielen nauwkeurig gepositioneerd en verwerkt.
2. Verminderde arbeidsvereisten
Profielen worden handmatig geladen en via een transfersysteem en aangedreven rollen automatisch naar de vertanding getransporteerd. Eén operator verzorgt het klemmen van de isolatiestrips aan de achterkant.
3. Volledig geautomatiseerde verwerkingsstroom
Het vertanden, het inleggen van de strips, de materiaalopslag en het profieltransport zijn volledig geautomatiseerd. Na het betreden van de composietmachine worden de profielen automatisch uitgelijnd met isolatiestrips en ingevoerd in het verwerkingssysteem. Speciaal-gevormde of onregelmatige profielen vereisen mogelijk kleine handmatige hulp.
Voordelen van de thermische onderbrekingsassemblagelijn
Nauwkeurig positioneringssysteem
De machine is uitgerust met automatische hef- en geïntegreerde positioneringsunits voor de ondervertande machine en composiet machine-aanvoerrekken. Het zorgt voor een nauwkeurige positionering van profielen met verschillende specificaties, waardoor de verwerkingsstabiliteit en de algehele productie-efficiëntie worden verbeterd.
★ Intelligente thermische onderbrekingsassemblagelijn versus conventionele handmatige productielijn
|
Vergelijking Afmetingen |
Volautomatische thermische onderbrekingsassemblagelijn |
Standaard handmatige productielijn |
|
Personeelsvereisten |
2-3 personen/lijn |
8-12 personen/lijn |
|
Jaarlijkse productie |
2600-5800/t |
1500-3000/t |
|
Kwaliteit van het eindproduct |
Nauwkeurige CNC-positionering, stabiele kwaliteit zonder stoten of stoten |
Handmatige bediening, gevoelig voor schokken, grote kwaliteitsschommelingen |
|
Toepassingsbereik |
Compatibel met I/C/T/cavity/standaardlengtestrips, enz. |
Alleen geschikt om te dragen met effen strepen, slechte pasvorm |
|
Omschakelingsefficiëntie |
Ophalen van parameters met één-klik, extreem korte conversietijd |
Handmatige aanpassingen zijn langzaam en tijdrovend-. |
Aluminium profielbehuizing
Technische parameters
|
Prestatie-indicatoren |
Parameter |
|
model |
TKC-ZX-11CNC |
|
Stroomvereisten |
380V/50Hz |
|
Totaal vermogen |
10 kW |
|
Pas het horizontale bereik (breedte) van de tand-snijfrees aan. |
Horizontaal (breedte): 10-200 mm |
|
Pas het verticale bereik (hoogte) van de tand-snijfrees aan. |
Verticaal (hoogte): 0-260 mm |
|
Instelbereik thermische isolatiestrip |
0-50 mm |
|
Nauwkeurigheid van positionering |
0,05 mm |
|
Externe luchtbrondruk |
0,6-0,8 MPa |
|
Scrollsnelheid |
6-60/min |
|
Totaal gewicht |
ongeveer 1130kg |
|
Afmetingen van apparatuur |
1800x1000x1650mm (lengte x breedte x hoogte) |
|
Stroomvereisten |
380V/50HZ |
Productweergave
Onze vertandings- en composietapparatuur is ontworpen voor nauwkeurige en efficiënte thermische onderbreking van aluminiumprofielverwerking.
Dankzij het scannen van QR-codes en éénstapsvormtechnologie ondersteunt het de productie van verschillende thermische onderbrekingsprofielen met consistente kwaliteit.
Veelgestelde vragen
Wat is een volautomatische assemblagelijn voor thermische onderbrekingsprofielen?
+
-
Een volautomatische assemblagelijn voor thermisch onderbroken profielen is ontworpen voor de productie van thermisch onderbroken aluminium profielen. Het integreert vertanding, plaatsing van isolatiestrips, profieltransport en composietverwerking tot een complete productielijn.
Wat zijn de voordelen van een automatische thermisch onderbroken profielassemblagelijn?
+
-
Vergeleken met handmatige productie vermindert een volautomatische assemblagelijn voor thermisch onderbroken profielen het handmatige werk, verbetert de verwerkingsnauwkeurigheid en zorgt voor een consistente plaatsing van isolatiestrips.
Hoeveel operators zijn er nodig voor een volautomatische assemblagelijn voor thermische onderbrekingen?
+
-
Voor een volledig automatische assemblagelijn voor thermische onderbrekingen zijn doorgaans 2 à 3 operators nodig. Na het laden worden de profielen automatisch getransporteerd en verwerkt, waardoor handmatige handelingen tijdens de productie worden verminderd.
Kan de assemblagelijn voor thermische onderbrekingsprofielen worden aangepast?
+
-
Ja. De lijn kan worden aangepast op basis van profielafmetingen, vormen, productiecapaciteit en fabrieksindeling. Apparatuurconfiguraties kunnen worden aangepast om aan verschillende productievereisten te voldoen.
